7 fattori che influenzano il rilevamento delle termocamere a infrarossi

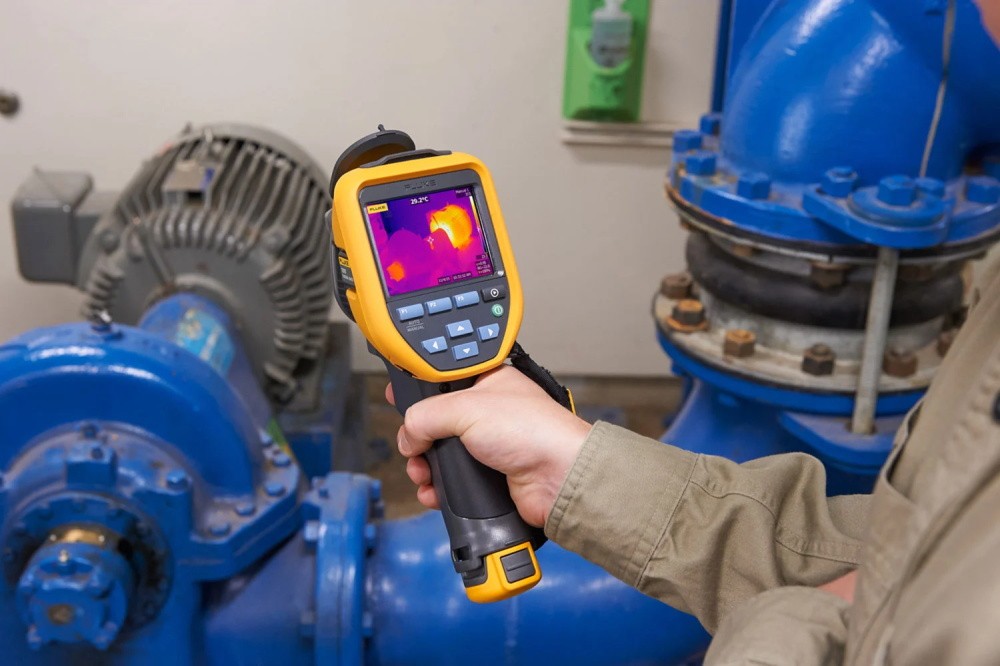

L'operatore utilizza il colore dell'immagine visualizzato sullo schermo e la funzione di visualizzazione del tracciamento dei punti caldi per giudicare preliminarmente la situazione di riscaldamento e la posizione del guasto e allo stesso tempo analizzare rigorosamente, quindi la termocamera presenta i vantaggi di alta efficienza e alta precisione nel confermare il problema. Quando si utilizza una telecamera a infrarossi per l'ispezione, i seguenti fattori influenzeranno direttamente l'effetto di ripresa.

Messa a fuoco ottica

La messa a fuoco è molto importante per analizzare lo spettro. Se l'oggetto misurato non è ben focalizzato, influenzerà l'accuratezza dell'analisi dello spettro e della misurazione della temperatura. Quando un oggetto è a fuoco, i suoi bordi sono molto chiari e ben definiti. Il funzionamento della messa a fuoco ottica è simile a quello di una fotocamera a luce visibile.

Focalizzazione termica

La messa a fuoco termica è molto importante per ottenere un'immagine termica nitida. Per le immagini congelate o salvate, anche la messa a fuoco termica è un parametro che non può essere modificato.

Campo di misura: il campo di misura corretto deve essere selezionato prima di misurare l'oggetto e la selezione della sezione ad alta temperatura/sezione a bassa temperatura.

Intervallo (contrasto termico): Si riferisce alla temperatura massima/minima dell'oggetto misurato.

Energia (luminosità termica): regolare la posizione dell'intervallo all'interno dell'intervallo selezionato.

La scelta della lente

Teleobiettivo: generalmente un obiettivo inferiore a 10 gradi, adatto per misurazioni a lunga distanza, utilizzato per il rilevamento/trasformatore dell'isolamento della linea ad alta tensione, ecc.

Obiettivo grandangolare: generalmente un obiettivo più grande di 30 gradi, adatto per l'ispezione industriale e l'ispezione architettonica.

Palette dei colori

L'effetto della tavolozza dei colori sulla nitidezza dell'immagine: generalmente, il grigio e il bianco vengono utilizzati per assistere la messa a fuoco, quindi il colore viene convertito per la messa a fuoco termica.

Emissività

L'emissività si riferisce alla capacità di un oggetto di emettere energia. La superficie della maggior parte degli oggetti non può emettere il 100% dell'energia.

Trasmittanza: per i segnali a infrarossi, la maggior parte degli oggetti è opaca. Tutte le misurazioni a infrarossi non possono penetrare l'oggetto.

Riflettività: si riferisce alla capacità della superficie di un oggetto di riflettere il calore. La bassa emissività può portare a problemi di riflettività. Il riflesso dello sfondo dell'ambiente circostante renderà la superficie dell'oggetto misurato "più calda" o "più fredda" degli artefatti di misurazione.

Regolazione dell'emissività

Correzione dell'emissività: per misurare la temperatura di un oggetto in modo più accurato, l'emissività dell'oggetto deve essere confermata e impostata nello strumento.

Il valore di emissività inserito viene utilizzato per correggere l'energia persa sulla superficie dell'oggetto. Ad esempio, quando l'emissività dell'oggetto misurato è 0,8, il valore di correzione della telecamera con sensore di temperatura è del 20%. Ad esempio, se la temperatura superficiale di un oggetto è 100 gradi, ε=0,8, le termocamere a infrarossi possono leggere solo 80 gradi in questo momento e se il parametro di emissività è impostato su 0,8, le termocamere regoleranno automaticamente la lettura del 20%, quindi ottieni il valore della temperatura del 100%.

In genere, oggetti con elevata emissività, come legno, carta, ecc., possono ottenere facilmente mappe di calore di alta qualità e possono essere misurati con maggiore precisione.

In genere, gli oggetti con bassa emissività, come superfici metalliche o di materiale lucido, sono difficili da misurare quando l'emissività dell'oggetto misurato è inferiore a 0,5. Per un'elevata riflettività, è necessario considerare la temperatura della riflessione dello sfondo.

Compensazione della temperatura di lancio

La compensazione della temperatura di emissione si riferisce alla riflessione dello sfondo. La riflessione sullo sfondo significa che ci sono altre sorgenti di radiazioni intorno all'oggetto misurato e l'energia può essere raccolta dalla termocamera a infrarossi. Questa parte dell'energia termica è chiamata riflessione di fondo. Indipendentemente dall'alta o dalla bassa temperatura, costituisce un riflesso di sfondo e spesso durante l'ispezione compaiono fattori ambientali difficili da controllare, come il cielo. Per una misurazione accurata, questo deve essere preso in considerazione.

Prima di iniziare a utilizzare la termocamera, è necessario regolare i suddetti fattori di influenza per evitare deviazioni nei risultati dell'ispezione finale. Se vuoi ottenere maggiori conoscenze sulla fotocamera a infrarossi dopo aver letto il contenuto di cui sopra, puoi ottenere soluzioni professionali facendo pratica con noi.
